Dez dicas para deixar sua visualização de dados mais acessível
Nem todo mundo enxerga as cores da mesma maneira e é preciso levar isso em conta na hora de criar gráficos, tabelas e mapas.

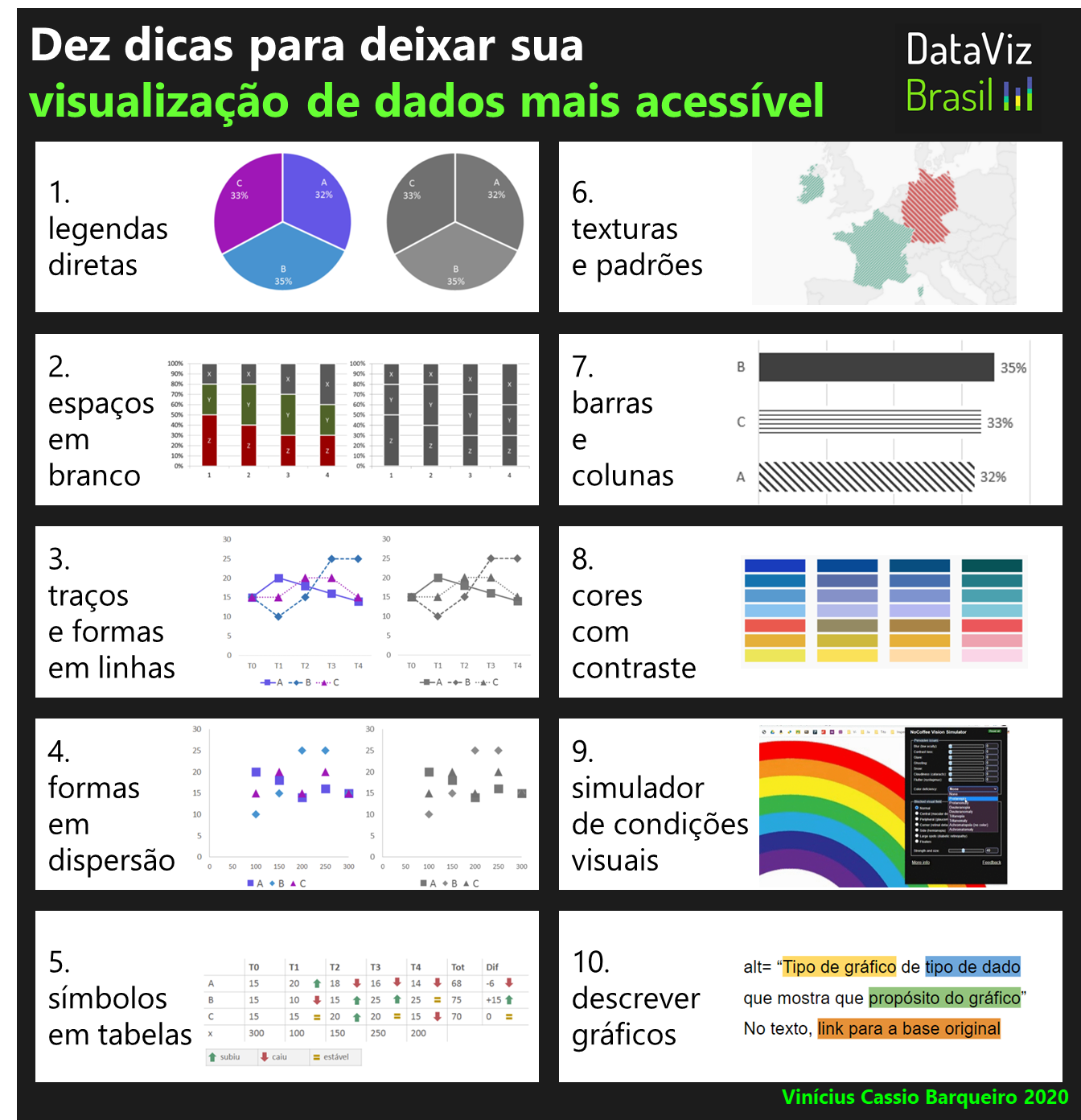

Descrição: infográfico que resume as dez dicas apresentadas no artigo.
Nem todo mundo enxerga as cores da mesma maneira e é preciso levar isso em conta na hora de criar visualizações de dados, como gráficos, tabelas e mapas. Um motivo são os diferentes tipos de daltonismo — dificuldade em distinguir cores que pode se apresentar em um a cada 12 homens (8%) e uma a cada 200 mulheres (0,5%).
1. Faça legendas diretas
Em gráficos, costumamos distinguir séries por meio de cores e legenda à parte. Com legendas diretas, conseguimos perceber as informações independentemente das cores.

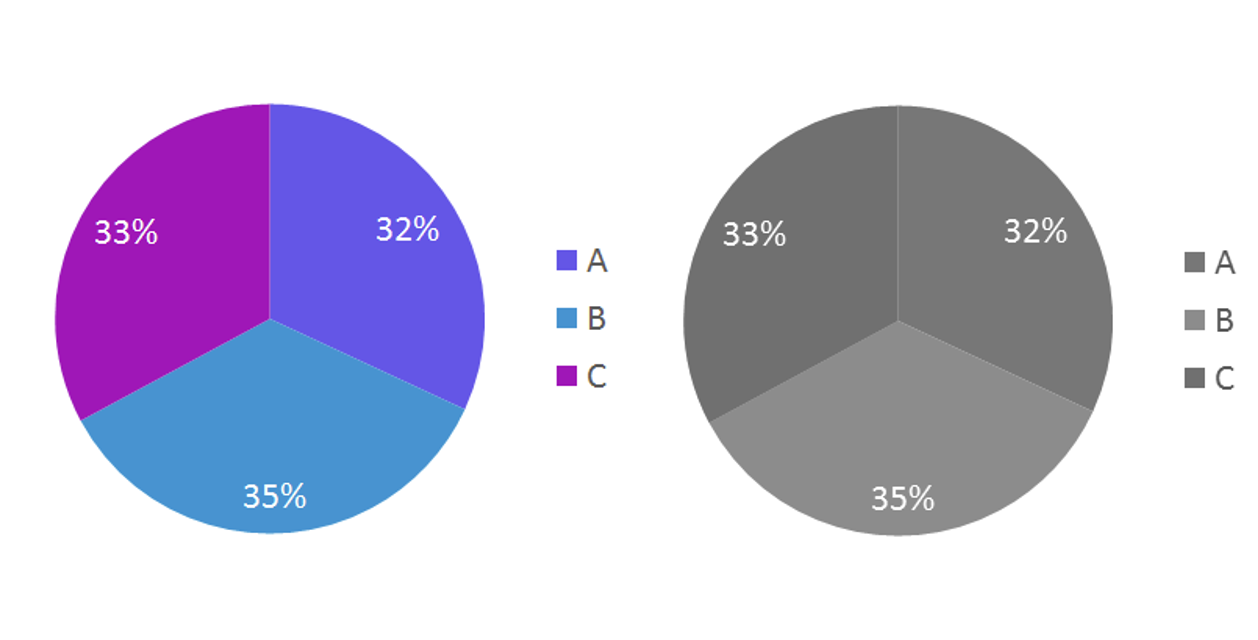

Descrição: À esquerda, um gráfico de pizza com três séries representadas com cores parecidas e legendas à parte. À direta, no mesmo gráfico em preto e branco, fica difícil associar a legenda às cores do gráfico. Autoria própria.

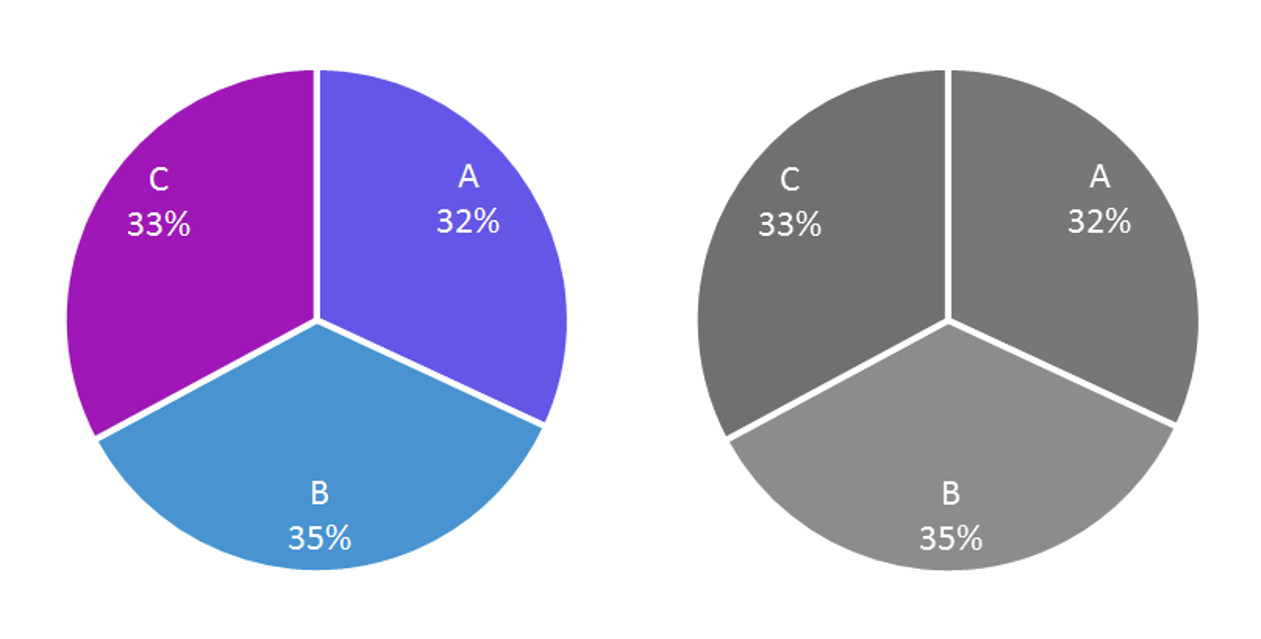

Descrição: À esquerda, um gráfico de pizza com três séries representadas com cores parecidas e legendas diretas. À direta, no mesmo gráfico em preto e branco, as legendas diretas permitem distinguir as séries. Autoria própria.
2. Use espaços em branco
Mesmo com legendas diretas, nem sempre é possível perceber a diferença entre as séries. Podemos incluir espaços em branco entre as séries para facilitar a distinção.

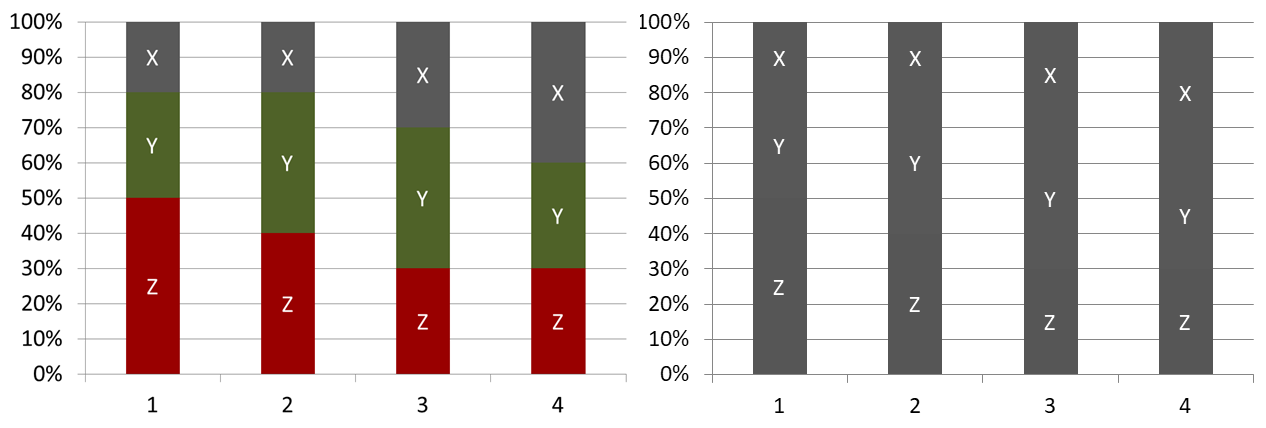

Descrição: À esquerda, um gráfico de colunas que mostra o percentual de três séries com cores parecidas. À direita, no mesmo gráfico em preto e branco, não é possível distinguir as fronteiras entre cada série. Autoria própria.

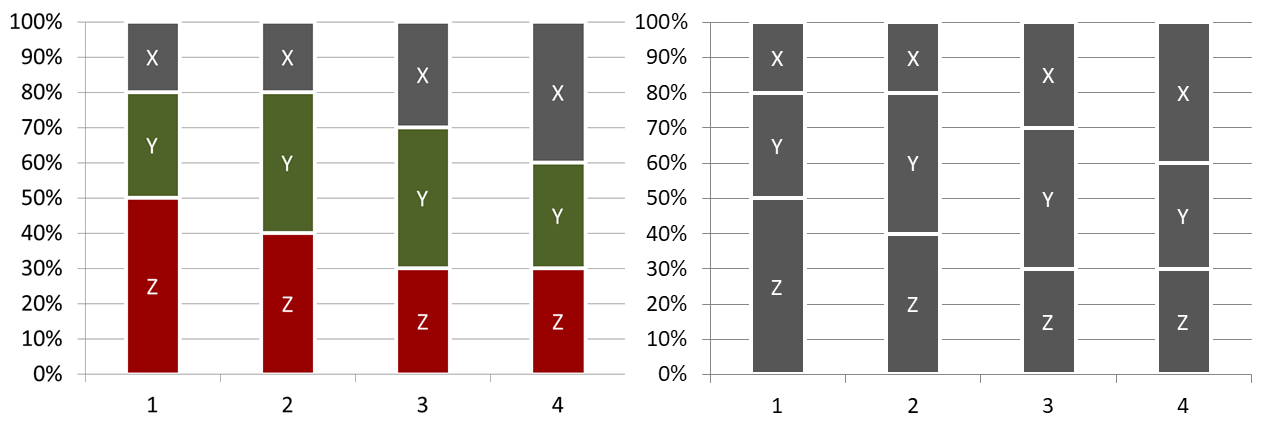

Descrição: À esquerda, um gráfico de colunas que mostra o percentual de três séries com cores parecidas, separadas por um contorno branco. À direita, no mesmo gráfico em preto e branco, o contorno branco permite distinguir as séries. Autoria própria.
3. Varie traços e use formas em gráficos de linha
Se distinguimos as séries apenas por cor, as informações podem se perder. Podemos variar os traços e usar formas (quadrado, losango, triângulo) para facilitar a distinção.

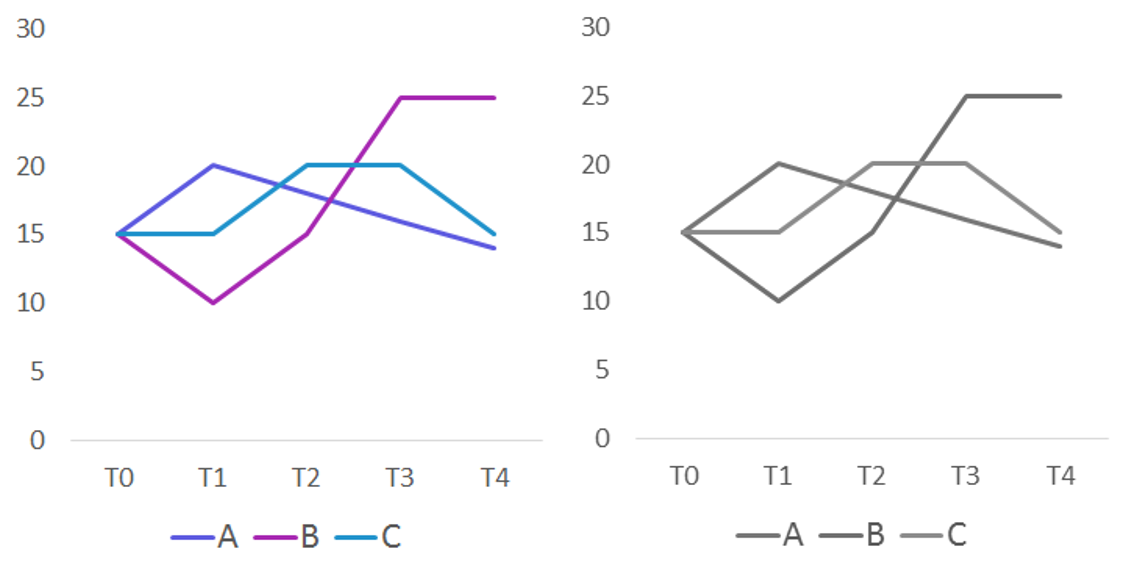

Descrição: à esquerda um gráfico de linhas com três séries representadas por cores parecidas e legendas à parte. À direta, no mesmo gráfico em preto e branco, não é possível associar a legenda às cores do gráfico. Autoria própria.

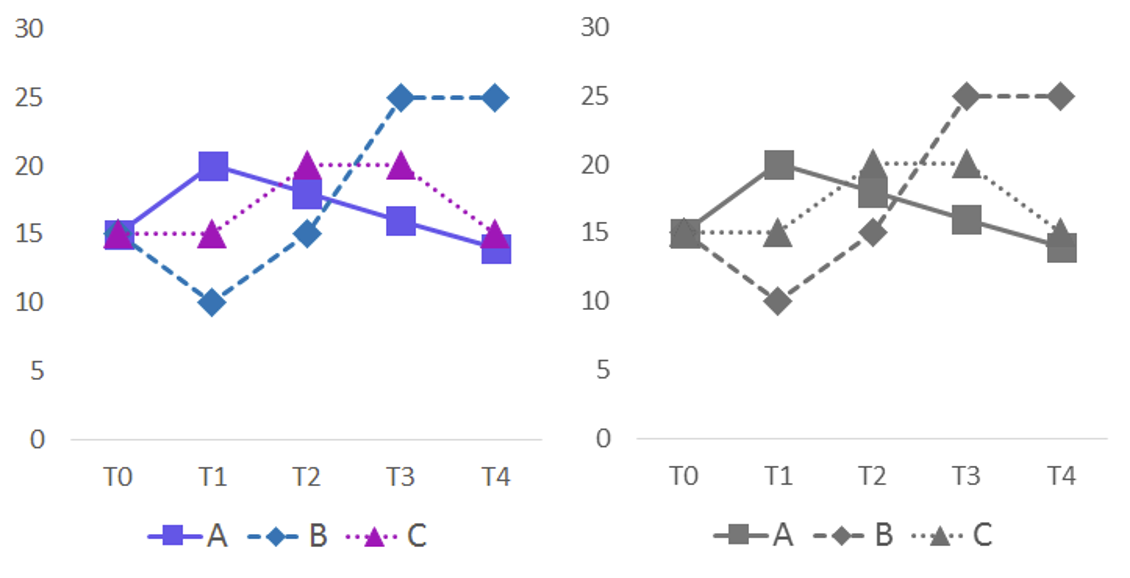

Descrição: à esquerda um gráfico de linhas com três séries representadas por cores parecidas; cada série tem um padrão de traço e formas nos pontos (quadrado, losango, triângulo). À direta, no mesmo gráfico em preto e branco, os traços e formas ajudam a distinguir as séries. Autoria própria.
4. Use formas em gráficos de dispersão
Em gráficos de dispersão, podemos usar formas diferentes para cada série, facilitando a distinção mesmo em preto e branco.

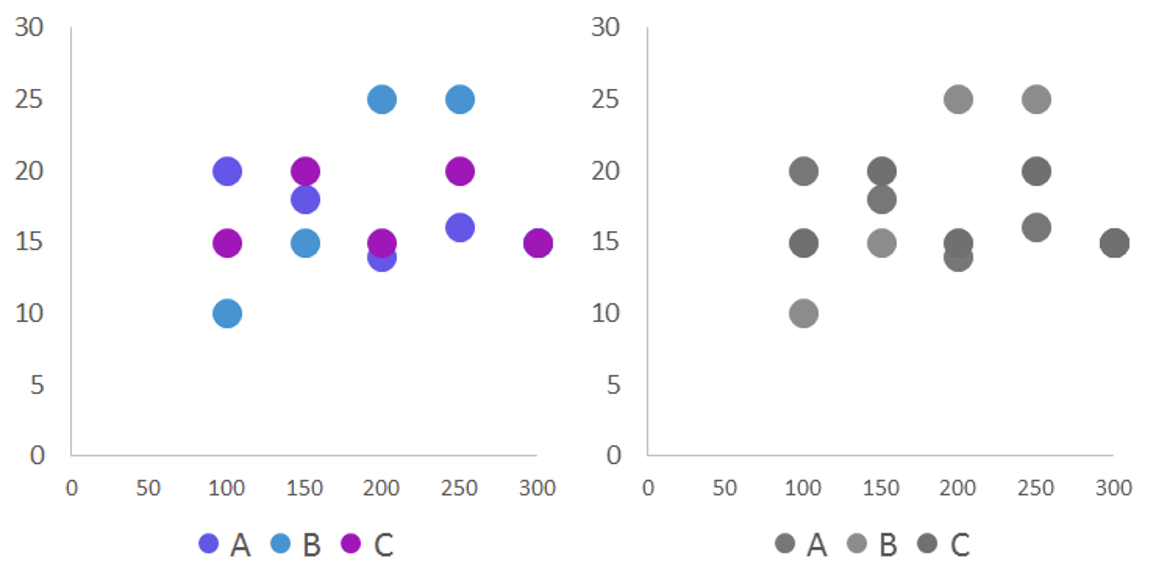

Descrição: à esquerda, um gráfico de dispersão com três séries representadas por cores parecidas e círculos idênticos. À direita, no mesmo gráfico em preto e branco, não possível distinguir as séries. Autoria própria.

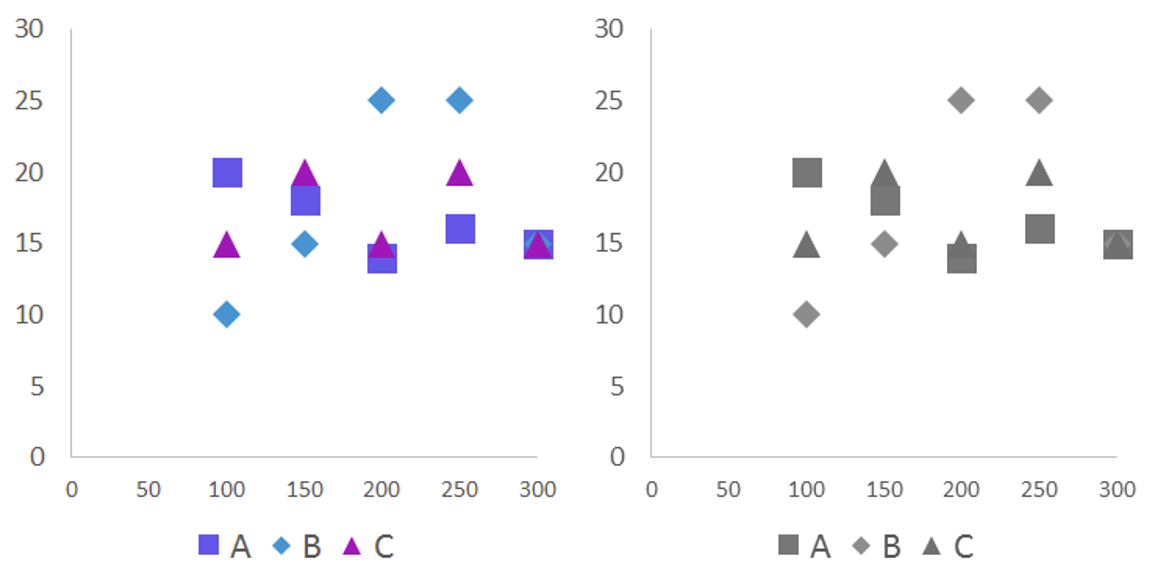

Descrição: à esquerda, um gráfico de dispersão com três séries representadas por cores parecidas e formas diferentes (quadrado, losango, triângulo). À direita, no mesmo gráfico em preto e branco, não possível distinguir as séries. Autoria própria.
5. Use símbolos em tabelas
Quando usamos símbolos em tabelas (seta para cima, seta para baixo, sinal de igual), conseguimos perceber as informações independentemente das cores.

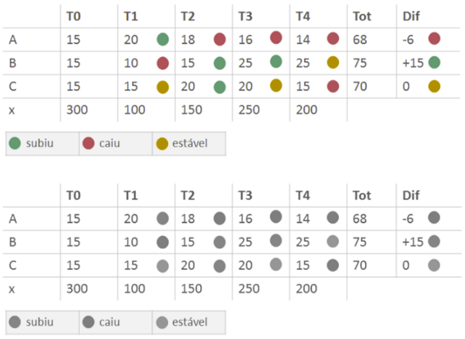

Acima, uma tabela com círculos em tons de verde, vermelho e amarelo que sinalizam se os valores subiram, caíram ou se mantiveram estáveis. Abaixo, na mesma tabela em preto e branco, não é possível distinguir os círculos. Autoria própria.

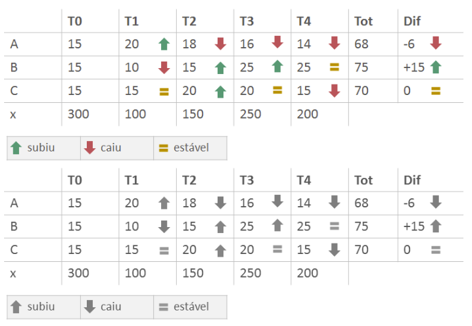

Acima, uma tabela com símbolos em tons de verde, vermelho e amarelo que sinalizam se os valores subiram (seta para cima), caíram (seta para baixo) ou se mantiveram estáveis (sinal de igual). Abaixo, na mesma tabela em preto e branco, os símbolos ajudam a distinguir as categorias. Autoria própria.
6. Use padrões e texturas em gráficos e mapas
Uma alternativa às cores pode ser o uso de texturas e padrões, como listras de diferentes posições.

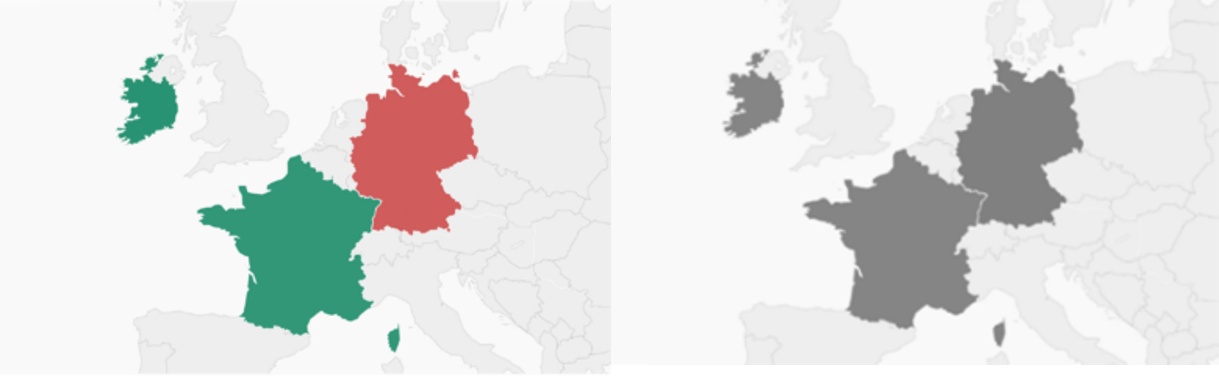

Descrição: À esquerda, um mapa da Europa com regiões destacadas em tons de verde e vermelho. À direita, no mesmo mapa em preto e branco, não é possível distinguir as duas cores. Imagem adaptada do blog Chartable, do Datawrapper.

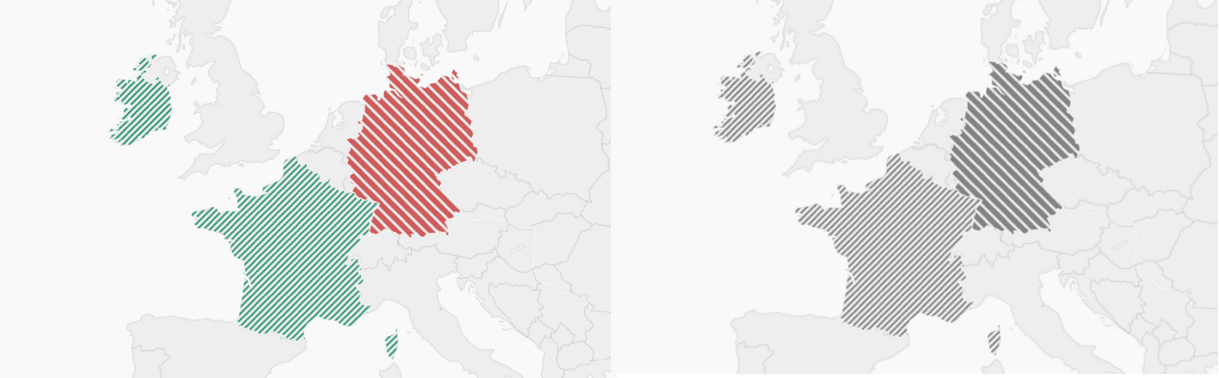

Descrição: À esquerda, um mapa da Europa com regiões destacadas em tons de verde e vermelho, cada uma com padrão de listras em direções opostas. À direita, no mesmo mapa em preto e branco, o padrão de listras permite distinguir as regiões. Imagem adaptada do blog Chartable, do Datawrapper.
7. Use gráficos de barras e de colunas
Geralmente um bom gráfico de barras ou de colunas substitui outros gráficos sem precisar de cores e legendas. O gráfico de pizza pode ser um gráfico de barras. O gráfico de linhas pode ser substituído por um conjunto de gráficos de colunas.

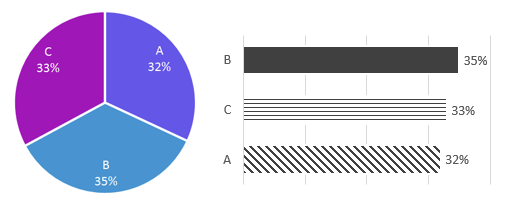

Descrição: à esquerda, um gráfico de pizza com três séries: A (32%), B (35%) e C (33%). À direita, os mesmos dados são mostrados em um gráfico de barras em preto e branco, com padrões de listras diferentes e ordenação das barras do maior (B) para o menor (A). Autoria própria.

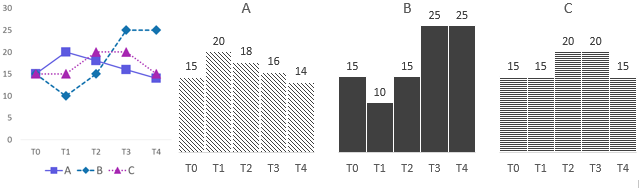

Descrição: à esquerda, um gráfico de linhas com três séries. À direita, os mesmos dados são mostrados por três conjuntos de gráficos de colunas em preto e branco, um para cada série. Autoria própria.

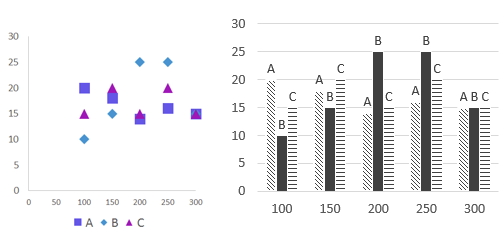

Descrição: à esquerda, um gráfico de dispersão com valores de três séries (eixo y) em relação à variável do eixo x. À direita, os mesmos dados são mostrados por um gráfico de barras que mostra, para cada valor do eixo x, os valores das três séries. Autoria própria.
8. Use paletas com cores contrastantes
Para isso, é importante escolher cores que tenham contraste suficiente. Em geral, devemos evitar combinações entre: Vermelho & Verde, Verde & Marrom, Verde & Azul, Azul & Cinza, Azul & Roxo, Verde & Cinza, Verde & Preto.
Lisa Charlotte Rost propõe uma paleta otimizada (baseada em Masataka Okabe e Kei Ito) que funciona para os principais tipos de daltonismo.

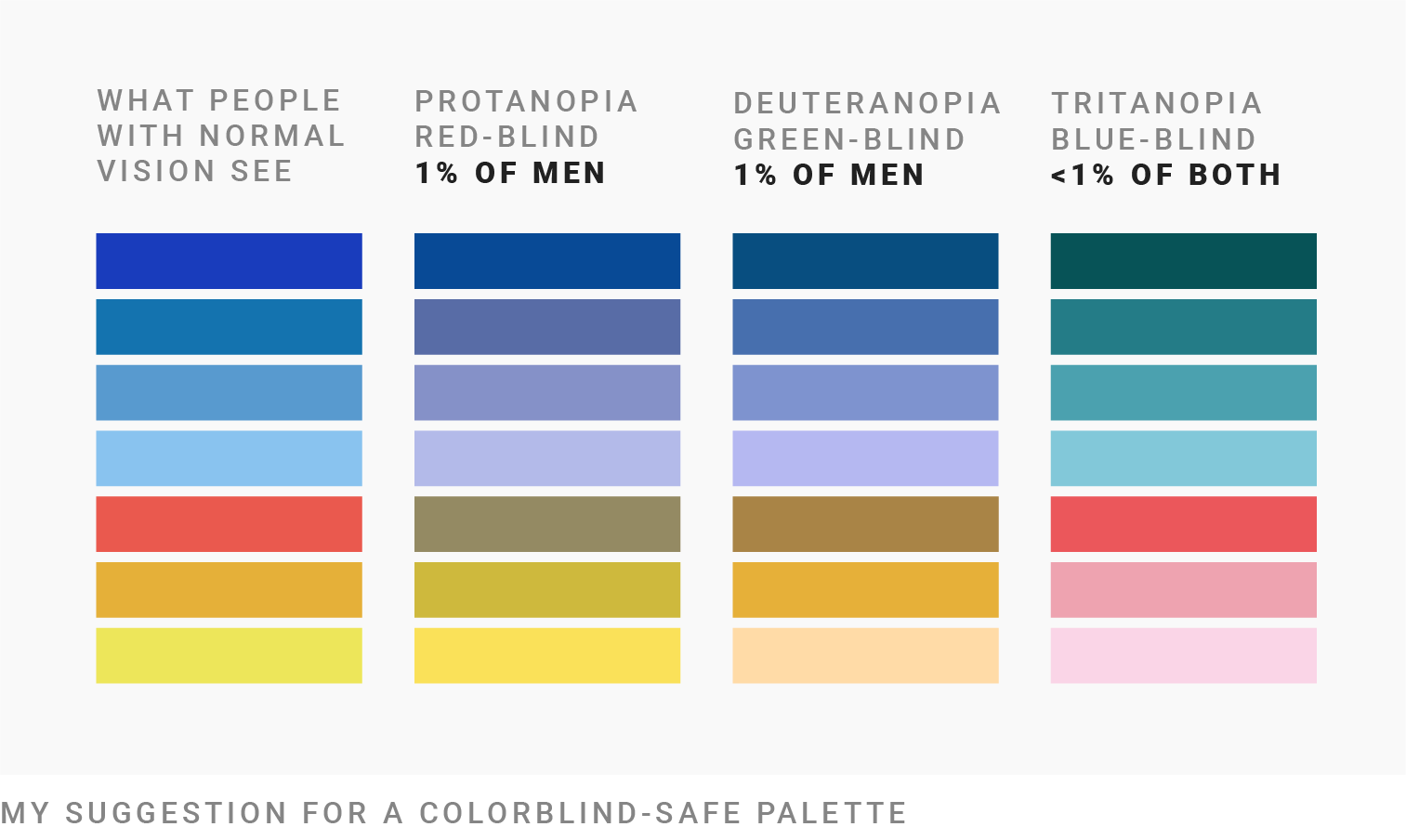

Descrição: quatro colunas com sete cores empilhadas. A primeira coluna apresenta sete cores diferentes e mostra como pessoas sem daltonismo as enxerga. As outras três colunas apresentam como pessoas com protanopia, deuteranopia e tritanopia enxergam as mesmas sete cores com contraste adequado. Fonte: blog Chartable, do Datawrapper.
9. Use um simulador de condições visuais
A extensão NoCoffee no Google Chrome simula diferentes tipos de condições visuais. Outras opções: Coblis (upload de imagem) e IamcalColor Vision.

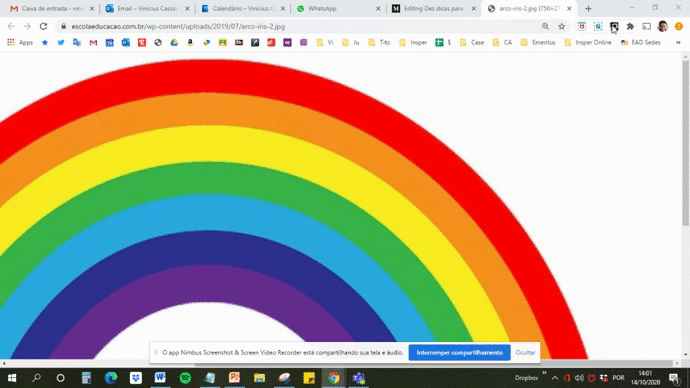

Descrição: gif que mostra o funcionamento da extensão NoCoffee no navegador Google Chrome. Na tela, um arco-íris troca de cor à medida que simulo diferentes tipos de daltonismo.
10. Descreva seus gráficos, tabelas e mapas
Redigir um parágrafo que sintetize a informação principal de cada visualização é muito poderoso para a acessibilidade:
- Deixa visualizações acessíveis para pessoas cegas ou com baixa visão que usam softwares de leitura.
- Ajuda pessoas não acostumadas a interpretar gráficos.
Conforme propõe Amy Cesal, quatro passos para descrever gráficos:
- Tipo de gráfico
- Tipo de dado
- Propósito do gráfico
- Dados na íntegra

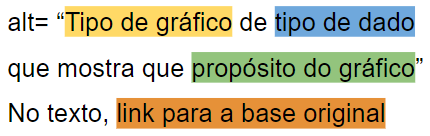

Descrição: imagem que ilustra os quatro passos descritos no texto: [Tipo de gráfico] de [tipo de dado] que mostra que [propósito do gráfico]. Fonte: Nightingale.
Exemplo: “Gráfico de barras que mostra o percentual dos tributos na arrecadação no Brasil. Cinco deles concentram 71% da arrecadação: ICMS (21%), IR (18%), Cofins (16%), Contra. à previdência (11%), Contra. ao FGTS (5%).”

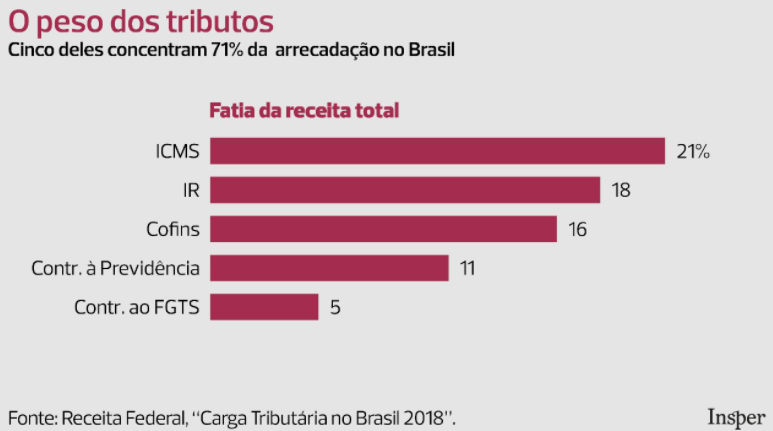

Descrição: Gráfico de barras que mostra o percentual dos tributos na arrecadação no Brasil. Cinco deles concentram 71% da arrecadação: ICMS (21%), IR (18%), Cofins (16%), Contra. à previdência (11%), Contra. ao FGTS (5%). Fonte: Receita Federal, “Carga Tributária no Brasil 2018”. Autoria: Insper.
Esse post foi originalmente postado no Medium do datavizbr e pode ser encontrado no link acima.
